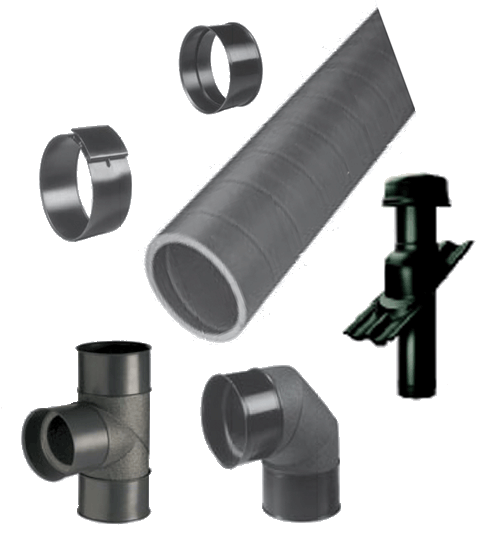

ISOunDuct - Rohrsystem











• ISOunDuct ersetzt die traditionelle Verrohrung in Wickelfalzrohr mit Isolierung durch eine fertig isolierte Rundrohrleitung.

• ISOunDuct besteht aus dampfdiffusionsdichtem, geschäumten EPE.

• Durch diese 2in1-Lösung beschränkt sich die Verlegung auf 1 Arbeitsgang und reduziert somit die Montagekosten um bis zu 70%.

• Das Rohrsystem bleibt dauerhaft isoliert und dicht.

• platzsparende und passgenaue Verbindung der Formteile mit Kunststoffmuffen

• Baustoffklasse B1 (geprüft), schwer entflammbar und selbstverlöschend.

• Wärmedurchgangskoeffizient 0,040 W/mK


• Alle Rohr- und Formteile lieferbar in Durchmesser
  DN 125/150 (Innen/Aussen)
  DN 150/180
  DN 180/210


• Formteile lieferbar als
  90°, 45°, 30° und 15° Bögen
  Abzweige 90° in DN 125, 45° in DN 150 und 180
  Steck-, Revisions- und Reduziermuffen
  Dachpfannen in verschiedenen Neigungen
  Dachdurchführungen in DN 125, 150, 180
  Aussenwand-Kugelgitter in DN 125 und DN 150















Verteiler-System für Flexrohr











• für Zu- und Abluftverteilung sollte je ein Verteilkasten im Gebäude installiert werden.

• einfaches und schnelles Verbinden der Flexrohr-Schläuche

• luft- und wasserdicht durch den Einsatz von Klickmuffen und Dichtringen

• multifunktionale und modulare Bauweise garantiert Zeitersparnis für den Einbau in Ortbeton- oder Filigrandecken, Holzständern oder als Zentralverteiler

• Anschlüsse passend zu ISOunDuct-Rohrsystemen

• In verschiedenen Ausführungen lieferbar:


• Art.Nr. 2022  FV 6         INNO-Flex 6-fach Verteiler
  6 Anschlüsse DN 75, Rohr-Anschluss DN 180 od. DN 150


• Art.Nr. 2023  FV12-F    INNO-Flex 12-fach Flachverteiler
  12 Anschlüsse DN 75, Rohr-Anschluss DN 180 od. DN 150


• Art.Nr. 2024  FV12-Z    INNO-Flex 12-fach Zentralverteiler
  12 Anschlüsse DN 75, Rohr-Anschluss DN 180 od. DN 150


• Art.Nr. 2025  FV18-F    INNO-Flex 18-fach Flachverteiler
  18 Anschlüsse DN 75, Rohr-Anschluss DN 180 od. DN 150


• Art.Nr. 2026  FV18-Z     INNO-Flex 18-fach Zentralverteiler
  18 Anschlüsse DN 75, Rohr-Anschluss DN 180 od. DN150


• Art.Nr. 2015  RS 75/63  Reduzierung DN 75 auf DN 63
  zum Anschluss von Flexrohr-Schläuchen DN 63


• Art.Nr. 2020  FVGK 6/75   INNO-Flex Grundkörper 6-fach
  zum Erweitern von o.g. Verteilern


• Art.Nr. 2021  FVS 180/150  Anschluss-Stutzen NW 180/150
  zum Anschluss von Rohrsystemen DN 180 od. DN 150
  zum Verbinden von 2 Grundkörpern übereinander


Flexrohr-System mit antistatischer Innenhaut











• spezielles, für die Lüftungstechnik hergestelltes Rohrsystem mit Zubehör, zur flexiblen Verlegung in Roh,- Filigran- und Zwischendecken, Wänden, sowie Ständerwänden o.ä..

• zweischichtiger Aufbau (innen glatt /aussen gewellt) garantiert: geringen Strömungswiderstand, gute Geräuschdämpfung, hohe Ringsteifigkeit und trotzdem äusserst flexibel

• geringes Gewicht, daher leicht zu verarbeiten

• geruchsneutral durch den Einsatz von umweltfreundlichem Werkstoff (PE) und Verwendung von hygienisch unbedenklichem Neumaterial.

• minimale Staubablagerungen durch antistatische Innenhaut

• hygienisch einwandfrei gem. VDI 6022, mit leicht zu reinigender Spezial-Innenhaut.

• ohne messbare Schadstoffkonzentration in der Luft.

• kürzere Montagezeiten durch einfache, schnelle Verarbeitung ohne Sonder-Werkzeuge

• kein Abfall durch Endlosverlegung mittels Klickmuffen

• direkte Verlegung im Rohbeton, Estrich oder Zwischendecken

• wasser- und luftdicht nach DIN EN 1610 durch den Einsatz von Klickmuffen und Dichtringen an den Verbindungen.

• lieferbar mit Durchmesser 75 oder 63
  (A:75/I:63 mm oder A:63/I:52 mm)

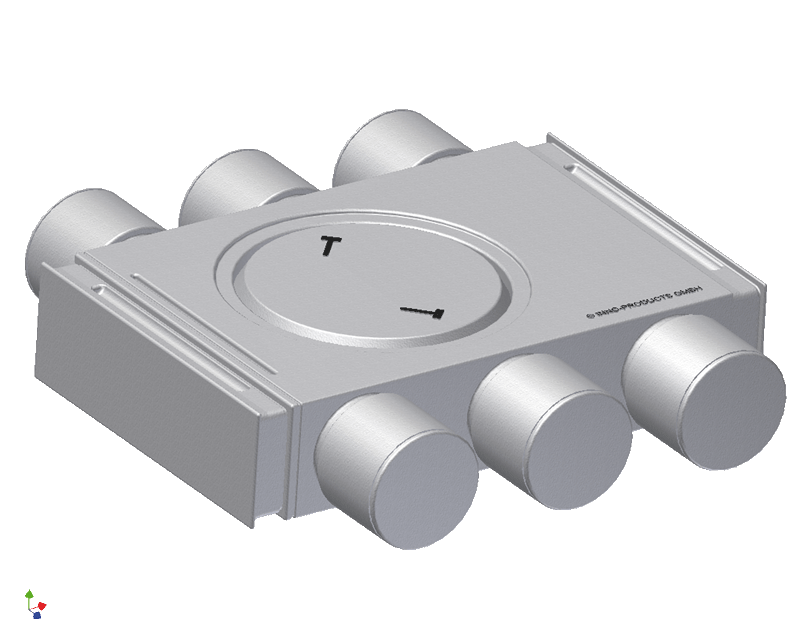

Anschluss-System aus antistatischem Kunststoff











• schnelle & flexible Verlegung in Wand oder Decke

• multifunktionale, modulare Bauweise spart Zeit und Lagerplatz

• hygienisch unbedenklich gemäss VDI 6022

• Luftdicht nach DIN EN 1610

• Gebrauchsmuster geschützt


• Art.Nr. 2010 Grundkörper
  mit 2 Rohranschlüssen NW 75 und 1 Stutzen NW 125


• Art.Nr. 2011 Einbauteil Kurz
  NW 125, L~78mm, zum Einbau in Filigran- oder Ortbetondecken


• Art.Nr. 2012 Einbauteil Lang
  NW 125. L~200mm, zum Einsatz bei Renovierungen oder im Wandbereich


• Art.Nr. 2015 Reduzierstück
  NW 75 auf 63 für unterschiedliche Schläuche

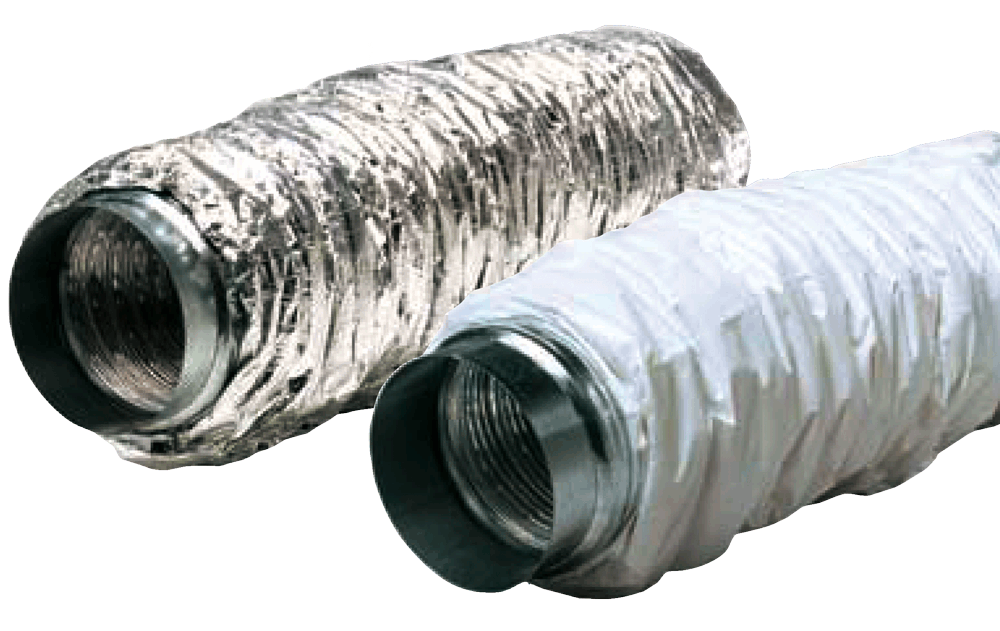

Schalldämpfer











• flexibler, hochwertige  Schalldämpfer

• speziell abgestimmt auf unsere Lüftungsgeräte

• ausziehbar für passgenaue Verlegung

• mit Metallmanschetten

• anschliessbar an verschiedene Rohrsysteme


• Art.Nr. 4180  ALF-2000  080
  Schalldämpfer DN 80, von 0,5m-1,0m verstellbar


• Art.Nr. 4181  ALF-2000  100
  Schalldämpfer DN 100, 0,6-1,2m verstellbar


• Art.Nr. 4182  ALF-2000  125
  Schalldämpfer DN 125, 0,6-1,2m verstellbar


• Art.Nr. 4183  ALF-2000  160
  Schalldämpfer DN 160, 0,6-1,2m verstellbar


• Art.Nr. 4184  ALF-2000  200
  Schalldämpfer DN 200, 0,6-1,2m verstellbar






















Ventil-System aus Kunststoff, Metall oder Edelstahl











• speziell abgestimmtes Ventil- & Gitterprogramm

• für Wand-, Decken- und Bodenplazierung

• optimale Luftverteilung und hochinduktives Einblasen


• Art.Nr. 5031  MAV 125
  Ablufttellerventil DN 125, Metall

• Art.Nr. 5033  KAV 125
  Ablufttellerventil DN 125, Kunststoff

• Art.Nr. 5003  FKV 125
  Zulufttellerventil DN 125, Kunststoff

• Art.Nr. 5002  ITV 125
  Tellerventil für Zu- & Abluft, DN125, Inox

• Art.Nr. 5044 SDF 125
  Spezial Dauerfilterelement für ITV 125 in Küchen und Bädern

• Art.Nr. 5000 HKV 360/125
  hochinduktives Zuluftventil DN 125, Kunststoff

• Art.Nr. 5001 HKV 240/125
  hochinduktives Eck-Zuluftventil DN 125, Kunststoff

• Art.Nr. 6031 ALG 125
  spezielles Kugelventil für sehr hohe Luftmengen,
  Inox gebürstet




















Geräte Typ  300











• kompakten Bauweise (L/B/H: 712/462/662 mm)

• Luftmengen mit bis zu 290 m³/h*  (*gegen 100Pa.)

• besonders hoher Wirkungsgrad bis über 95% durch hocheffizienten Kreuz-Gegenstrom-Wärmetauscher aus polysteren Materialien

• einfaches Einstellen der Stufen über DIP-Schalter oder digitaler Seuerung

• optimales, wärmebrückenfreies, mit 30mm schwerentflammbarem EPS gedämmten, pulverbeschichteten Stahlblechgehäuse

• vollautomatischer Vereisungsschutz mit Abtaufunktion

• komfortabler Sommerbetrieb durch integrierten automatischen Bypass

• Bedienung über Stufen-Schalter oder Fernbedienung


• Geräteserie WRA 300 ECO GBR/GBL
      - Zentralgerät, alle Anschlüsse oben
      - Einstellung über DIP-Schalter
      - Betrieb mit 3-Stufen-Schalter


• Geräteserie WRA 300 ECO EBR/EBL
      - Etagengerät, Anschlüsse oben und unten
      - Einstellung über DIP-Schalter
      - Betrieb mit 3-Stufen-Schalter


• Geräteserie WRA 300 DIGI GBR/GBL
      - Zentralgerät, alle Abgänge oben
      - Einstellung über digitale Steuerung
      - Betrieb mit 3-Stufen-Schalter oder Fernbedienung


• Geräteserie WRA 300 DIGI EBR/EBL
      - Etagengerät, Anschlüsse oben und unten
      - Einstellung über digitale Steuerung
      - Betrieb mit 3-Stufen-Schalter oder Fernbedienung








ISODuct - Rohrsystem











• ISODuct ersetzt die traditionelle Verrohrung in Wickelfalzrohr mit Isolierung durch eine fertig isolierte Rundrohrleitung.

• ISODuct besteht aus dampfdiffusionsdichtem EPP.

• Durch diese 2in1-Lösung beschränkt sich die Verlegung auf 1 Arbeitsgang und reduziert somit die Montagekosten um bis zu 70%.

• Das Rohrsystem bleibt dauerhaft isoliert und dicht.

• platzsparende und passgenaue Verbindung der Formteile mit Kunststoffmuffen

• Materialdichte 60 g/dm³, antistatisch

• Wärmedurchgangskoeffizient 0,042 W/mK


• Alle Rohr- und Formteile lieferbar in Durchmesser
  DN 150/180 (Innen/Aussen)
  DN 180/210


• Formteile lieferbar als
      - Rohrstangen mit 1,0 m Länge
      - Rohrstangen mit 0,5 m Länge
      - Bögen 90°
      - Bögen 45°

  Eine Kombination mit den Formstücken des
  ISOunDuct-Systems ist problemlos in fast allen Kombinationen möglich.
















Pollenfilter











• Pollen- und Microstaub-Filter Klasse F7

• filtert 99,95% aller Pollen und Partike

• kompakte Abmessungen 300x300x300 mm

• beiderseits Rohranschlüsse DN 150 und Doppellippen-Dichtung passend zu ISOunDuct-Rohr 150/180

• anschliessbar an verschiedene Rohrsysteme
  (ggf. Reduzierung/Aufweitung notwendig)

• werkzeugfreier Filterwechsel durch Sterngriff-Schraube am Revisionsdeckel

• hervorragende Dichtigkeit durch Doppeldichtung an der Filterführung und Dichtung am Revisionsdeckel



• Art.Nr. 9000  POFI 150
  Filter-Gehäuse mit Filtereinsatz F7


• Art.Nr. 9001  Ersatzfilter F7
